漿料構(gòu)成

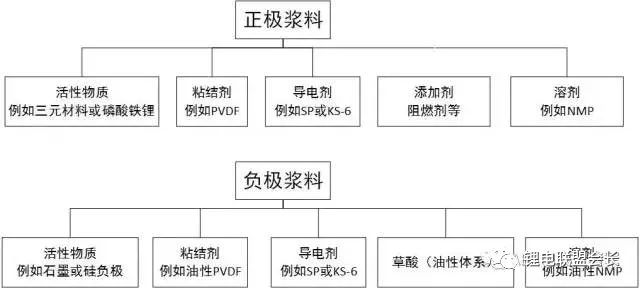

　　鋰離子動(dòng)力電池漿料基本上由活性物質(zhì)、導(dǎo)電劑、粘結(jié)劑、溶劑構(gòu)成，一般構(gòu)成如下圖所示。

　　漿料特性

　　漿料作為涂布工序的來(lái)料，其特性直接影響涂布質(zhì)量。通過(guò)漿料構(gòu)成我們可以知道漿料屬于固液兩相流體。生產(chǎn)上對(duì)漿料質(zhì)量控制點(diǎn)主要有粘度、固含量、密度、細(xì)度和PH值。漿料的均勻一致性對(duì)于涂布工藝環(huán)節(jié)至關(guān)重要，檢驗(yàn)漿料均勻一致性可通過(guò)檢測(cè)不同區(qū)域漿料的質(zhì)量控制點(diǎn)獲取。

　　由于漿料粘度受溫度、攪拌速度、沉降時(shí)間等有關(guān)，根據(jù)牛頓流體與非牛頓流體定義，我們把漿料歸為非牛頓流體。漿料在攪拌相對(duì)均勻后，隨著攪拌時(shí)間的增加，漿料粘度逐漸降低，最后趨于一個(gè)穩(wěn)定值。根據(jù)相關(guān)文獻(xiàn)，鋰離子電池漿料在配比、均質(zhì)狀態(tài)下，存在隨著剪切率增加粘度減小的顯現(xiàn)，即剪切稀釋現(xiàn)象。綜上，我們將鋰離子電池漿料歸結(jié)為有剪切稀釋現(xiàn)象的非牛頓流體。由于漿料根據(jù)材料不同、配比不同、勻漿情況不同，在不同條件下，漿料的流體特性存在著變化，本文只針對(duì)普遍和相對(duì)均一條件下的漿料流體特性進(jìn)行介紹。

　　密度ρ：鋰電池漿料密度一般在1400~2000kg/m3

　　粘度μ：鋰電池漿料根據(jù)不同工藝條件粘度一般控制在1~10Pa·s
