目前電池回收主要是回收材料中的貴金屬鈷、銅以及鋰鹽等，回收率為材料總用量的3%。這種低效率的回收利用方式，造成了極大的資源浪費(fèi)同時(shí)產(chǎn)生巨量的廢棄物。

　　隨著電子產(chǎn)品和電動(dòng)汽車(chē)的增多，鋰電池的產(chǎn)量也逐漸從2005年的20.5億增長(zhǎng)為2016年的58.6億。目前，鋰電池的產(chǎn)能正飛速擴(kuò)大。簡(jiǎn)單以圓柱電池來(lái)說(shuō)，平均45g的電池中約有20%的石墨材料，那么有超過(guò)5200萬(wàn)公斤的負(fù)極材料等待回收。未來(lái)將會(huì)有越來(lái)越多的鋰電池失效報(bào)廢需要進(jìn)行回收處理。

　　目前電池回收主要是回收材料中的貴金屬鈷、銅以及鋰鹽等，回收率為材料總用量的3%。這種低效率的回收利用方式，造成了極大的資源浪費(fèi)同時(shí)產(chǎn)生巨量的廢棄物。

　　鋰電池負(fù)極電極是通過(guò)將活物質(zhì)、粘結(jié)劑、導(dǎo)電劑等做成一致性良好的漿料涂覆在銅箔上，以此來(lái)提高材料與基材的結(jié)合力和電化學(xué)性能。

　　石墨材料和銅基材的粘附力很弱，所以需要外加粘結(jié)劑以提高其粘結(jié)性，正因如此石墨從電極上剝離出來(lái)也非常容易。JulianE.C.Sabisch等選用廢棄電池進(jìn)行了再循環(huán)負(fù)極材料（RAM）的循環(huán)利用研究，并與初始未經(jīng)使用的負(fù)極材料（VG）電池進(jìn)行了比較。選取的廢棄電池標(biāo)準(zhǔn)是，處于完全放電狀態(tài)，容量衰減至初始容量的20%以下的電池。選取廢棄電池的負(fù)極材料重新利用，有幾點(diǎn)好處：

　　1.利用廢棄電池的負(fù)極材料制作新電池不僅不需要重新尋找新的來(lái)源，還減少了廢棄物料排放，RAM可以看成是石墨被預(yù)處理過(guò)后的特殊材料，已經(jīng)被預(yù)循環(huán)后具有較高的品質(zhì)。

　　2.電池在首次充放電時(shí)，會(huì)在負(fù)極材料表面形成鈍化層SEI，有助于鋰離子的傳遞。SEI的形成消耗了部分鋰離子，造成了電池容量損失。RAM已經(jīng)經(jīng)過(guò)脫、嵌鋰，表面含有一部分SEI，相當(dāng)于先利用外部的鋰源對(duì)負(fù)極材料進(jìn)行預(yù)鋰化處理。當(dāng)把再循環(huán)利用石墨材料重鑄成電池后，就會(huì)降低鋰電池在形成完整SEI中消耗的Li量，提高電池首效。

　　試驗(yàn)采用的方案如圖1所示，18650電池的拆解再利用實(shí)物圖解為圖2：

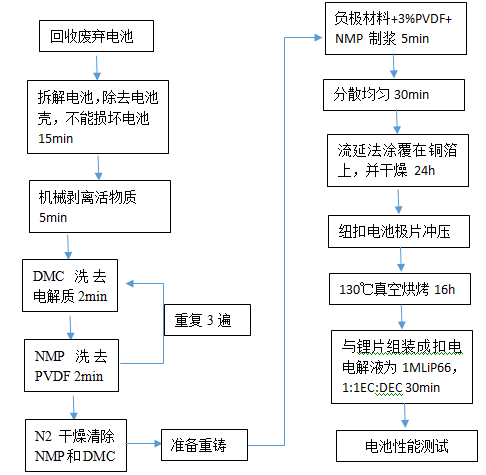

　　圖1.廢棄電池的處理和負(fù)極材料再利用

　　圖2.(a)18650電池內(nèi)部結(jié)構(gòu)示意；

(b)18650電池拆除頂蓋和底蓋；

　　(c)負(fù)極材料重新制漿后涂在銅箔上，準(zhǔn)備沖片

　　將重新制漿的負(fù)極材料均勻涂覆在集流體上，用采樣器沖片，以鋰片為正極材料制作紐扣電池，扣電制作完成后，進(jìn)行了相應(yīng)的電化學(xué)性能的測(cè)試比較，測(cè)試結(jié)果如圖3所示：

　　圖3(a)循環(huán)石墨和VG首次循環(huán)電壓曲線；

(b)多周循環(huán)中VG負(fù)極電池容量；

　　(c)多周循環(huán)中RAM負(fù)極電池容量

　　由圖3（a）中可以清晰看到，使用VG負(fù)極材料的電池電壓為預(yù)料中的3.086V，在圖3a和3b中的初始電壓圖中可以看出，循環(huán)后石墨的電池初始電壓為1.2V，說(shuō)明循環(huán)石墨中存在一些預(yù)鋰化。

　　電池容量是使用Maccor軟件通過(guò)流過(guò)電池的電流大小乘以流經(jīng)的時(shí)間得出的，電流一般是C/40，根據(jù)負(fù)極電極重量給出。查看圖3a中的VG的初始循環(huán)電壓曲線，可以看出，電壓從3V下降到1.2V需要大約5s。相對(duì)于電池循環(huán)的總時(shí)間量時(shí)，表明RAM電池中的預(yù)鋰化程度遠(yuǎn)低于總?cè)萘康?％。

　　由此可以看出，預(yù)鋰化的程度不足以顯著影響RAM負(fù)極的初始容量。應(yīng)該強(qiáng)調(diào)的是，雖然初始容量損失并沒(méi)有因使用RAM發(fā)生顯著變化，但圖3c所示的總體容量與VG電池大致相當(dāng)。
